RH-6032A单根电线垂直燃烧试验箱（带测温型\通风厨）
RH-6032B单根电线垂直燃烧试验箱（不带通风厨，测温系统选配）
RH-6032B Test chamber for vertical flame propagation for single insulated wire or cable
(Cable burning tester)
试验标准
符合GB/T18380.11-2008/IEC60332-1-1:2004、GB/T18380.12-2008/IEC60332-1-2:2004、GB/T 18380.13-2008/IEC60332-1-3:2004、GB/T18380.21-2008/IEC60332-2-1:2004、GB/T18380.22-2008/IEC 60332-2-2:2004、EN50265-1、EN50265-2-1、GB/T5169.14-2007和IEC60695-11-2:2003等标准要求。
产品特点
1、 适用于测定单根塑料线、控制、交联、电梯、船用、矿用电缆等不延燃性能。还可做高自熄性低烟无卤阻燃聚烯烃绝缘料和105℃低烟无卤阻燃烯烃辐照绝缘料的垂直燃烧试验。
2、 本装置是对单根电线电缆进行耐燃烧试验的设备，该设备具有准确度高，自动计时，自动结束试验，操作简便等优点。
3、 本设备由控制箱、燃烧箱、丙烷燃烧灯、电磁阀、高压点火器，煤气管、调压阀、气体流量计（丙烷和
空气各1个）和信号控制线组成。
主要参数
1、 喷灯/Bunsen burner：GB/T18380.11-2008/IEC60332-1-1:2004、GB/T18380.12-2008/IEC60332-1-2:2004、GB/T 18380.13-2008/IEC60332-1-3:2004采用标称功率为1kw的喷灯(喷嘴2mm±0.5mm，长约100mm)，符合GB/T5169.14-2007标准；GB/T18380.21-2008/IEC60332-2-1:2004、GB/T18380.22-2008/IEC 60332-2-2:2004采用丙烷喷灯（扩散型火焰）。
2、试验位置：蓝色火焰接触点距上支架下缘475mm，喷灯与试样的垂直轴线成45°夹角；
3、火焰高度：蓝焰55±5mm，外焰180mm±10mm, 其它高度可调；
4、试样安装：试样长度600±25mm，可夹持外径：1~30 mm或截面积≥0.5mm2单根电线电缆；
5、试样支架：上支架下与下支架距离550mm；
6、施燃时间: 0-999.9s±0.1s可调，点火选用手动或自动方式；
7、持燃时间: 0-999.9s±0.1s可调，设定时间内火焰连续对试样燃烧；
8、燃烧气体: 95%高纯度技术级丙烷气；
9、燃气流量范围：进口流量计，100~1000mL/min（标准650±30mL/min）；
10、空气流量范围：进口U型压力计（RH-6032A自带,RH-6032B不带），1~10±0.5L/min；
11、空气压力表：0~0.75kpa范围调节(标准0.1kpa)；(RH-6032A自带U型压力计)
12、温度测试范围：数显温度表（RH-6032A自带,RH-6032B可选），0~1000℃；
13、火焰温度要求：从100±2℃升到700±3℃用时在45±5s之内；
14、测温热电偶：进口高精度Φ0.5mm铠装K型热电偶(NiCr/NiAl)，可长时间加热在1200℃以上；
15、测温铜块：Φ9mm进口高纯度电解铜块, 钻孔嵌入热电耦前重量W10±0.05g；
16、箱体：进口SUB304不锈钢制作，箱体三面封闭，正面敞开，箱内喷涂黑色油漆，照度≤20Lx；
17、室内尺寸：RH-6032A：300mm±25宽×450mm±25深×1250±25mm高（标准）；
RH-6032B：燃烧容积＞1m3
18、外箱尺寸：RH-6032A：约700mm宽×450mm深×1500mm高；
RH-6032B：约1250mm宽×850mm深×1250mm高
19、通风厨: RH-6032A自带，RH-6032B不带；
20、电源AC220V, 50Hz, 6A.

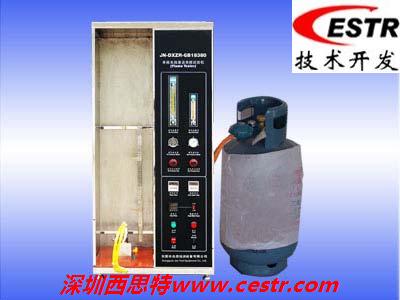

RH-6032A单根电线垂直燃烧试验机 RH-6032B单根电线垂直燃烧试验机
|
